壁掛式吊裝式圓柱桿式攝像安裝說明
壁掛式攝像機安裝說明:

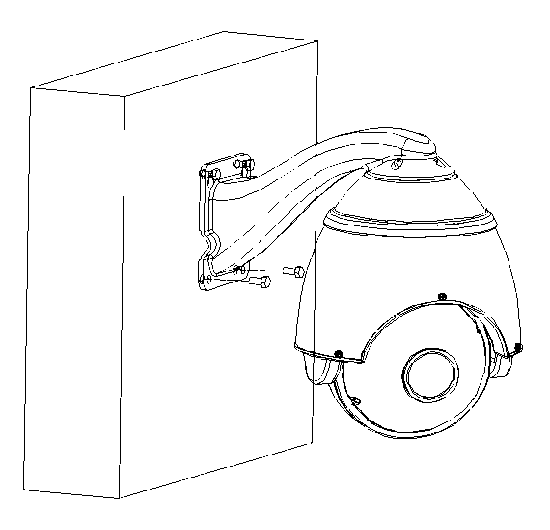

壁掛式攝像機安裝方式示意圖
適用于在室內、室外的垂直平面墻壁上壁掛式安裝,墻壁安裝方式的示意圖如下:

壁掛式攝像機安裝要求
墻壁的厚度應足夠安裝M6*60的膨脹螺絲,墻壁至少能承受攝像機加支架重量的5倍
壁掛式攝像機安裝步驟
將攝像機信號線(含視頻、控制、電源三組線)穿過壁裝支架的穿線孔,支架與球機用3顆M5螺絲固定牢;
在墻壁需要安裝支架的位置上,根據支架的孔位標記,并打4個孔位;
用M6的膨脹螺絲插入打好的孔內并固定:
吊裝式攝像機安裝說明:
吊裝式攝像機安裝要求
適用于在室內、室外的硬質天花、頂棚上吊掛式安裝,天花、頂棚的厚度要足以安裝M6*60的膨脹螺絲;
天花、頂棚應至少能承受攝像機加支架重量的5倍;
吊裝式攝像機安裝步驟
吊裝吸頂底盤安裝依據吊裝吸頂盤的孔位,用鉆頭在天花板上開3個Φ6的孔,并在孔內塞入M6的膨脹螺絲。
吊裝吸頂底盤旋入對應的吊裝支架桿;
將攝像機信號線(含視頻、控制、電源三組線)從吊裝支架吊吸頂底盤中側面出線槽中間穿出,球機用3個M5螺絲固定;
吊裝吸頂底盤的3個孔插入膨脹螺絲后用螺帽和墊片固定。
請注意:a、請根據所選吊裝支架的高度確定出線的長度;
b、裝在室外環境,請在吸頂底盤與天花板的貼合面,出線孔周圍線槽處密封防水;
c、攝像機若安裝在能直接被雨淋的位置,此時不建議使用吊裝方式進行安裝
圓柱桿式攝像機安裝說明:
圓柱桿式攝像機安裝要求
適用于室內、室外在硬質圓柱桿上(如路燈桿、監控立桿)進行壁掛式安裝;
圓柱桿結構的直徑應符合卡箍的安裝尺寸(柱桿支架直徑調節范圍有:Φ59-82MM Φ84-108MM Φ103-152MMΦ160-203MM Φ194-216MM也可根據用戶要求選配);
圓柱桿應至少能承受攝像機加支架重量的6倍
圓柱桿式攝像機安裝步驟
柱桿裝支架組配:用一字螺絲刀將二個柱桿裝卡箍旋開,并分別穿入柱桿裝支架的長方孔內;
取兩個M6*20安裝在柱桿支架與壁裝支架上方相應孔位。
二個卡箍旋開卡入想要固定的柱桿狀物體上,再將二個柱桿裝卡箍扣住后用螺絲刀將其上的螺絲擰機。
將球機信號線(含視頻、控制、電源三組線)穿過支架孔,支架與球機用M5螺絲固定牢。
將球機壁裝支架孔位套入柱桿支架相應孔位螺絲用螺絲擰緊。
