GSM電力撥號報警器的安裝方法

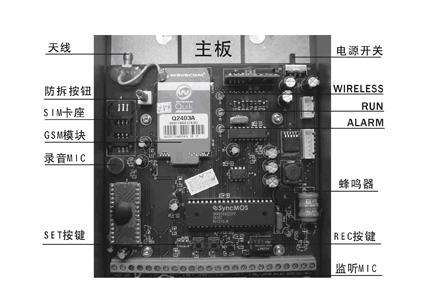

面板 主板 電源板
接線端子定義如下：
2、GSM電力撥號報警器主機安裝

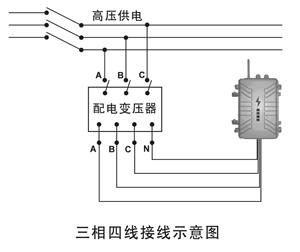

3、GSM電力撥號報警器主機外接三相四線及外圍探測器接線方法如下：
由于GSM電力撥號報警器主機外接的三相四線為強電，安裝連接三相四線交流220V電源時應由專業電工配合，三相四線交流220V電源連接時應按ABCN相順序連接好。
注意：零線和相線不能接錯，主機標識電壓與電網等級相符，安裝GSM電力撥號報警器主機時供電線路應停電才能作業。

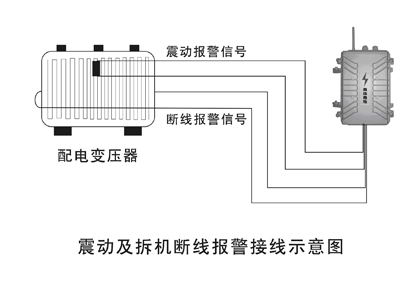

震動探測器應結實的固定在變壓器外殼上，防止晃動產生誤報，拆機斷線傳感線要與供電變壓器殼體纏繞固定連接好，使盜賊破壞或搬動供電變壓器一定會破壞到傳感線使之開路或短路，否則傳感線失去保護、報警作用。
