無線方向識別幕簾紅外探測器
使用說明書
一、簡介
本產品采用世界最新科研成果的智能邏輯IC,具有超強的防誤報能力和穩定性。特有入侵方向識別功能,主人在室內活動或從內向外走出警戒區,都不會觸發報警;只有非法入侵者從外向內闖入警戒區,才會觸發報警。將它安裝在窗戶、陽臺處,讓主人在家時也能開啟報警器。

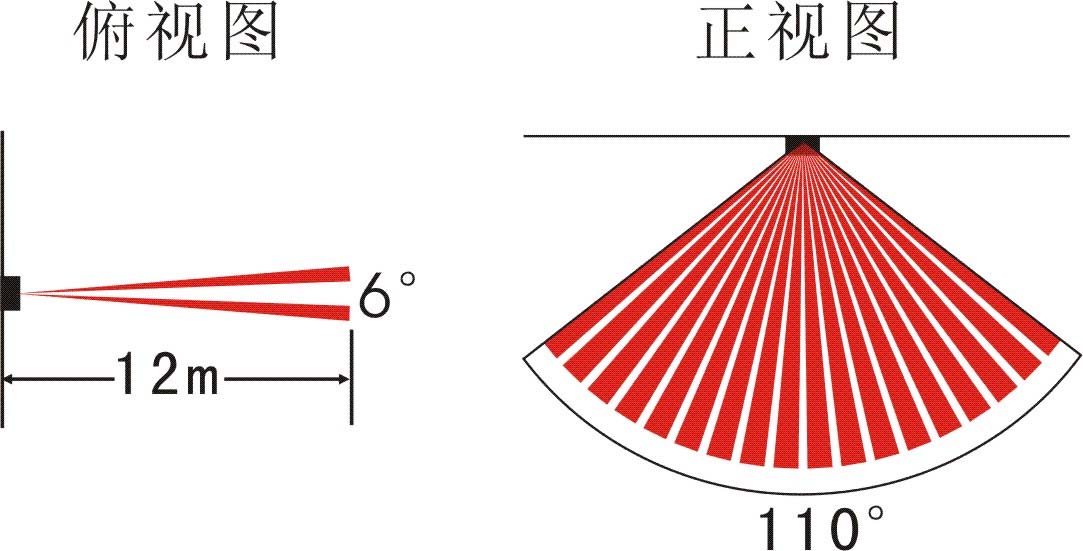

探測區域示意圖
二、工作狀態設置
注意: 每次工作狀態改變必須斷電設置才有效。 JP1: 單雙向選擇。不插短路帽無方向識別功能,成為普通幕簾探測器;插入短路帽有方向識別功能。 JP3: 返回時間選擇。不插短路帽為15秒,插入短路帽為4分鐘。(主人從內向外走出警戒區后,須在限定的時間內返回室內,若超出返回時間后返回,探測器將判斷為非法入侵,發出報警信號。)

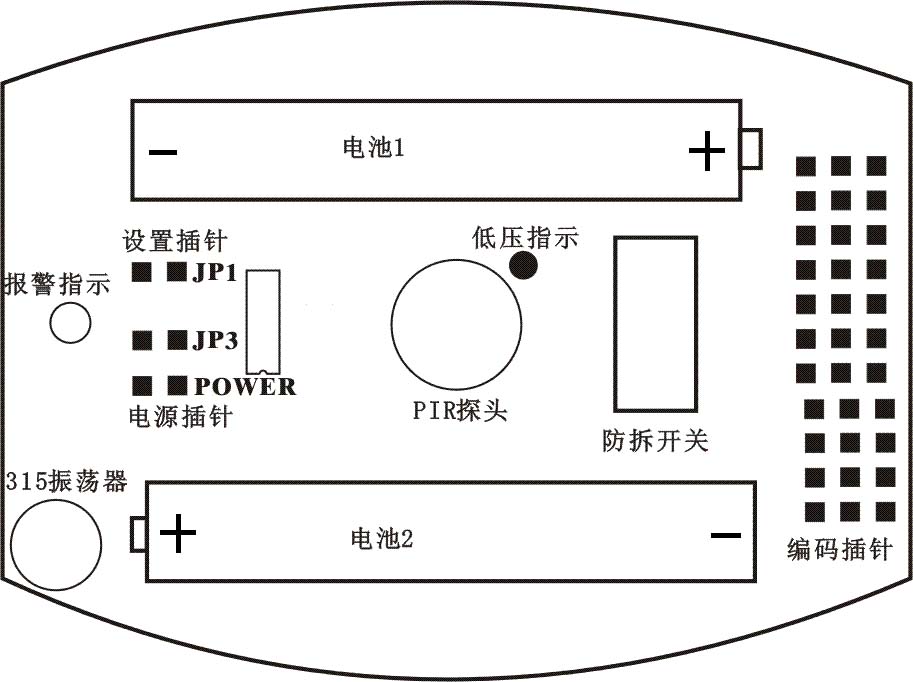

工作狀態設置圖
三、安裝 l、 探測器應安裝窗戶側邊的墻上或天花板上,距窗戶表面30-40厘米左右的位置(如下圖) l 安裝時將探測器上標有“內”字的一側朝室內。 l 將探測器底殼用螺釘固定(底殼已預留多個孔位)或用雙面膠貼在墻上。 l 裝好電池,插上POWER短路帽,指示燈閃爍一次(此時探測區內不要有人活動,否則延長初始化時間),再閃爍兩次時為初始化完成進入正常工作狀態。安裝時應注意: l 遠離熱源和空調吹撫的地方及空氣強對流處(或設防時關閉門窗)。 l 探測區內不可有障礙物、飄浮物,如易被吹動的花草、衣物窗簾等。 l 探測器應安裝穩固能有晃動,不能有震動。 l 勿安裝在有陽光直射的地方。以上要求是防止誤報和漏報的首要條件,安裝時應該注意。

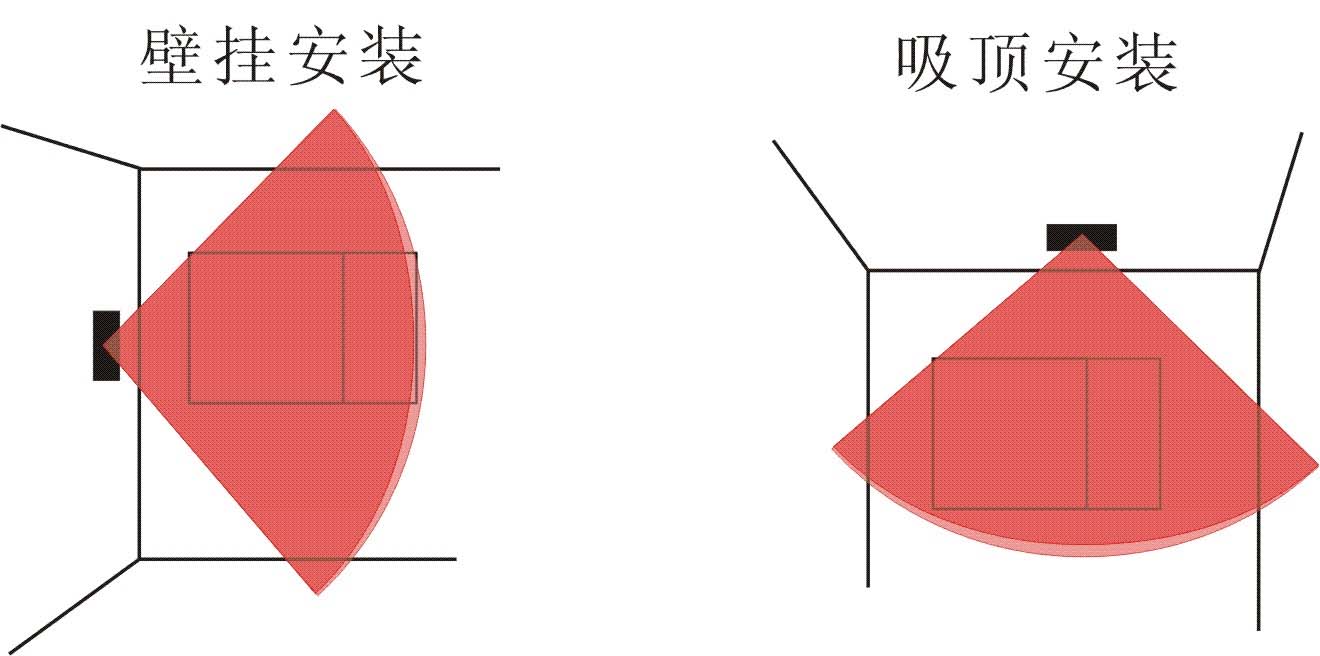

安裝示意圖
四、指示燈的含義報警指示燈閃三次:探測到人體進入警戒區,發射報警信號。報警指示燈閃五次:探測到人體從內向外走出警戒區,不發射報警信號。報警指示燈閃兩次:返回時間結束。低壓指示燈長亮: 電池電量不足,請更換電池。
五、行走測試 一般行走測試: 不插JP1短路帽,通電5分鐘后(此時進入穩定工作狀態),正向、反向穿越幕簾均應報警。測試時,報警延后片刻屬正常現象,是智能芯片在判斷是干擾信號還是人體信號。單向報警測試: 插入JP1短路帽,通電5分鐘后,從外向內穿越幕簾,報警指示燈閃3次發出報警信號。從內向外穿越幕簾,指示燈連續閃爍5次但不發出報警信號,在15秒返回時限內返回(指示燈連續閃爍2次之前),探測器不發報警信號。
六、防拆測試 只要拆開紅外的面殼,防拆開關彈起,探測器即發射報警信號。
七、對碼 接通電源,按動一次防拆開關,讓探測器發射一次報警信號,即可對碼。
八、技術指標 傳感器: 雙元被動紅外(原裝進口),低噪聲結構 工作電壓: DC3V (五號電池 2節) 工作電流: 靜態小于50uA ,報警小于40mA 工作溫度: -20~55℃ 相對濕度:10~93% 發射頻率:315MHz±0.5 MHz 發射距離:無障礙距離80米 探測距離:最遠9米(設置為有方向識別時),最遠12米(設置為無方向識別時) 探測角度:水平6° 垂直110° 產品尺寸: 110×70×40mm
