功能：

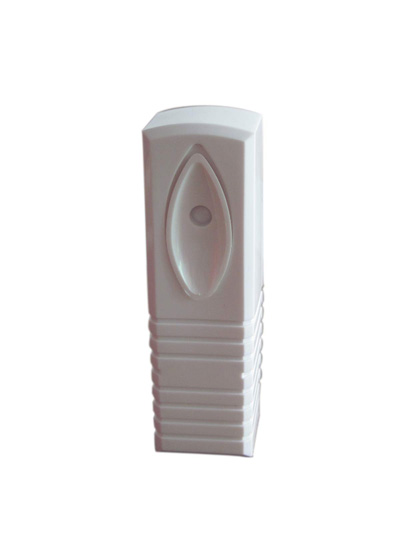

振動感應探測器，采用國際先進的聲波振動傳感原理，集振動傳感器、振動分析儀于一身，配合CPU處理技術，適用于各種型號的ATM自動柜員機以及不同大小的保險柜等設備的防范，有效地防止設備的砸、鉆、撬等破壞性行為的發生。屬常閉輸出，可與各品牌有線報警主機通用，同時可與硬盤錄像機及矩陣等控制器配套使用。探測器靈敏度可雙重調節，并帶有振動累積報警效果，有效防止誤報現像的發生。本產品體積小，安裝簡單、性能穩定，使用泛圍廣，已被用于全國各大銀行ATM自動柜員機等設備的防范。數字式振動探測器，配以微處理機控制，警報觸發可由單一振動幅度達到，或在時間限幅內把多個不同大小的振動信號彈累積起來而達到。將微弱振動信號屏蔽，而不會積累到產生警報，只有強烈振動或者是多次振動才會被認為有效信號，并會存儲在脈沖計數記憶內。同時它可以手動設定靈敏度，保證可以根據環境情況設定一個最佳工作點——防誤報而不減少靈敏度。適合用于ATM柜員機、墻壁、玻璃、保險柜等，防止任何敲擊和破壞性行為發生。體積小，易安裝。

產品特點：

◆ 聲波振動傳感器
◆ 靈敏度可調節
◆ 帶微處理控制器，減少誤報
◆ 低功耗
◆ 安裝方式靈活
◆ 有防拆功能
◆ 報警指示
◆ 適應所有環境
◆ 體積小巧，造型幽雅

技術參數：

探測距離：
表面材質：混凝士    探測半徑（M）1.5
表面材質：磚墻      探測半徑（M）2.5
表面材質：鋼鐵      探測半徑（M）3
表面材質：玻璃      探測半徑（M）3.5
表面材質：板材      探測半徑（M）3.5
感應方式：聲波感應
工作電壓 ：9-16VDC
工作電流： 15mA（12V）
報警觸點： NC,12VDC,100mA max
防拆觸點： NC,12VDC,100mA max
報警時間： 2.2s min
預熱時間： 2 minutes
RFI特性： 25V/m（10Mhz ~1Ghz）
工作溫度： -30~ 60ºC
外形尺寸： 26×85×24mm

安裝使用方法：

拆開及組合安裝
1、 拆除面板，用一支小的界紙刀或螺絲起子插入螺絲遮蓋旁邊的空隙，輕輕地將螺絲遮蓋撬起，松開螺絲釘，然后將面蓋與底蓋分開。
2、 接線：12V——電源；TAMPER——防拆/剪；ALARM——信號線。
3、 安裝：把探測器底盒卸下，用螺釘固定到打好眼的ATM機上，或用裝簧中“AB膠”來固定到ATM機。

靈敏度調節：

把靈敏度電位器逆時針方向旋轉至盡頭（S1跳線帽斷開），此時靈敏度是最低，慢慢順時針旋VR以增加靈敏度，在每一個靈敏度設定點，敲打受保護表面（模擬攻擊力度），注意紅燈是否亮起，如紅燈亮起表示發生警報，而此靈敏度點即為正確設定點，再嘗試較小力度敲打，以測試靈敏度過高。（閉合S1路線帽，順時針旋轉至盡頭，些時靈敏度最高）
